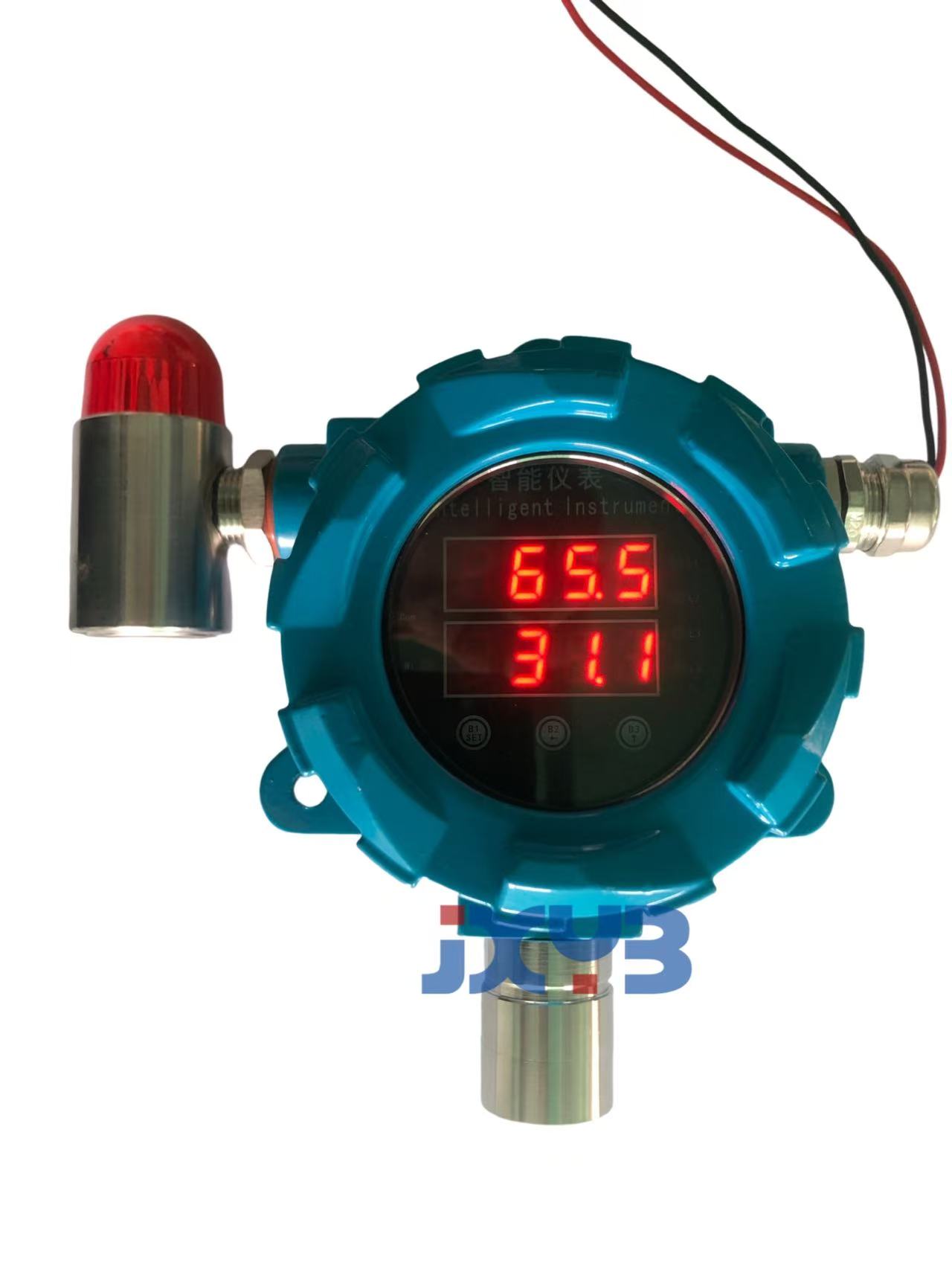

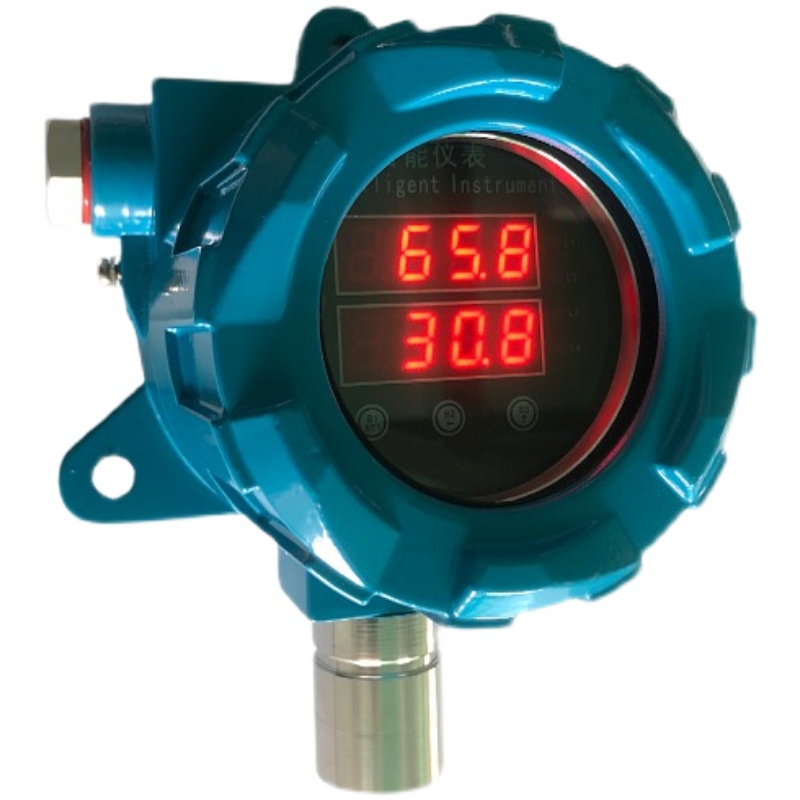

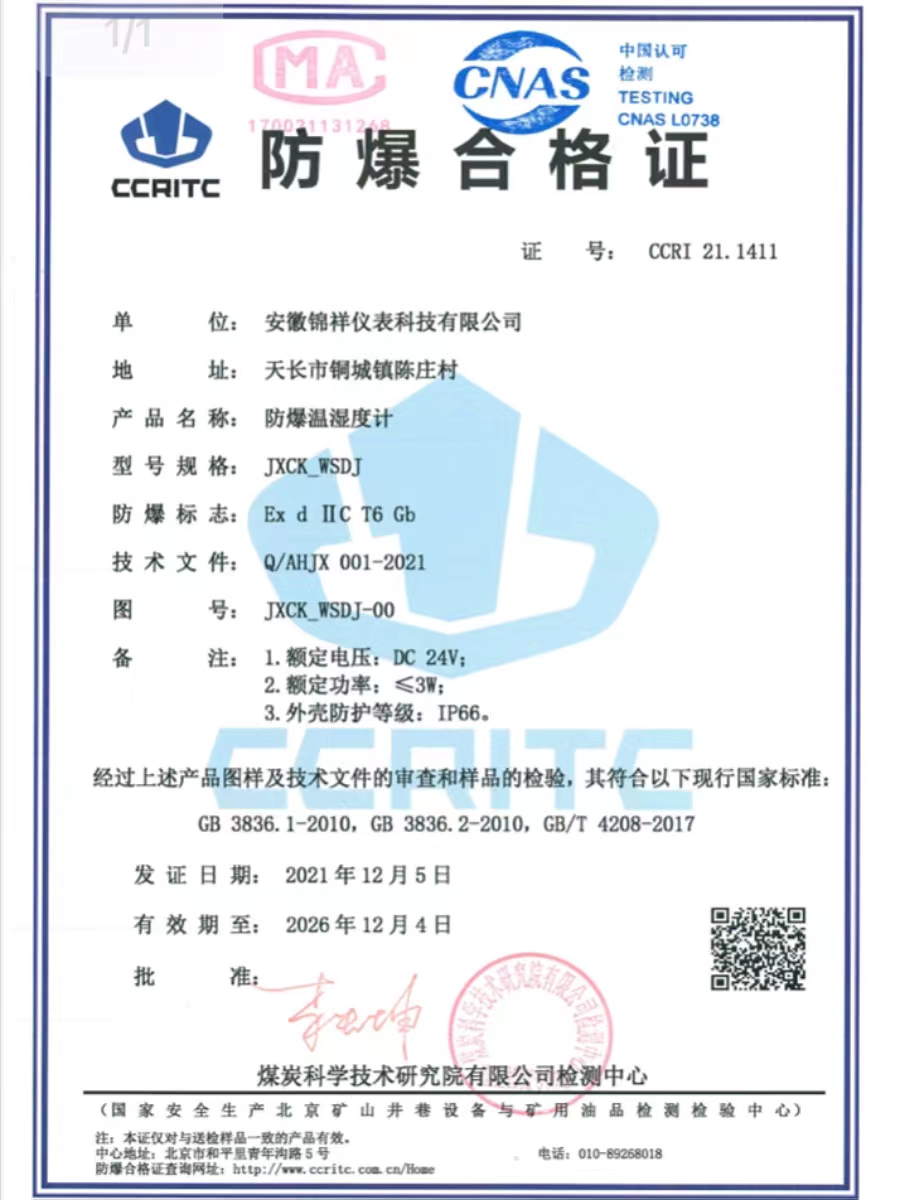

- 商品名稱：防爆型溫濕度傳感器(4-20mA/RS485)
- 添加時間：2022-06-22 11:55:23
- 電 話：17821886588
郵 箱：397779984@qq.com
一、概述 本公司生產的一體化現場智能儀表是一種超小型、性能優良、高精度的測量表。具有帶 數字顯示，體積小，重量輕、使用安裝方便的特點，將控制對象的溫度、壓力、液位等參數 變成電信號。可直接安裝在接線盒內，與現場傳感元件構成一體化結構。這樣不僅節省了補 償導線和電纜，而且減少了信號傳遞失真和干擾，從而獲的了高精度的測量結果。 通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出 4-20mADC 或者 485 信號。
二、特點 ? LED 顯示，按鍵設修改量程，無需重新標定。 ? 輸出 RS485 信號或者 4-20mA，精度高、免維護。 ? 節省導線及安裝儀表費用。 ? 帶三鍵操作更方便，數據由單片機處理，穩定性高。 ? 具有防反接、防浪涌、防震、防潮、防熱、防有害氣體的功能。 ? 適用范圍廣，可應用于化工、冶金、石油、電力、環保、水處理、制藥、食品等自動化 行業。
三、技術指標 ? 供電電壓 ：24VDC±10%。 其它供電電壓定制。 ? 輸 出 ：RS485 輸出 或 4-20mA 輸出。 ? 傳輸協議 ：MODBUS 協議 ? 量程和零位：數字化可調 ‘ ? 啟動時間 ：2 秒以內 ? 環境溫度 ：0 到 60℃ ? 顯示方式 ：LED ? 環境濕度 ：5%-95%，無結露 ? 振 動 ：≤10g，f≤55Hz，振幅≤0.5mm ? 接 地 :在電磁干擾大的地區，應將變送器和電纜屏蔽層******接地 ? 精 度 ：±0.2％，±0.5％ ? 線 性 ：±0.2% ，±0.5％ ? 電氣接口 ：M20×1.5 ?
四、操作說明(僅帶顯示有此部分) 長按 SET（B1）鍵進入 PASS 菜單，輸入密碼，短按 SET（B1）保存回到 PASS，密 碼正確進入子菜單；短按 SET（B1）選擇需要修改的菜單。按 B2（←）、或者 B3（↑）， 修改位閃爍；按 B2（←）移動閃爍位，按 B3（↑）修改閃爍位的數據。修改好了短按 SET（B1）確定保存，光標位停止閃爍。則保存成功。 在修改菜單中長按 SET（B1）退出，返回待機模式。 INP 菜單（密碼 555） 菜單名 說明 數值范圍 參數描述 K1 濕度系數 -1999～9999 濕度值=原始值*K1+PS1 PS1 濕度偏移 -1999～9999 濕度值=原始值*K1+PS1 K2 溫度系數 -1999～9999 溫度值=原始值*K2+PS2 PS2 溫度偏移 1~9000 溫度值=原始值*K2+PS2 OLL1 溫度變送量程下限 -1999～9999 溫度變送量程 OLH1 溫度變送量程上限 -1999～9999 溫度變送量程 OLL2 濕度變送量程下限 -1999～9998 濕度變送量程 OLH2 濕度變送量程上限 -1998～9999 濕度變送量程 （表一） 報警菜單（密碼 100） 菜單名 說明 數值范圍 參數描述 PAL1 報警類型 1～2 1 上限 2 下限 AL1 報警值 -1999～9999 報警設定值 HAL1 回差值 0～9000 回差值 D1 報警延時 10～9000 單位 ms 2~4 通道類推 報警描述：12 為濕度報警，，34 位溫度報警 上限報警(測量值高于報警值觸發報警) 當（ 測量值 ≥ AL X） 時報警 當 [測量值 < （AL X - HAL X）]時報警解除 下限報警(測量值低于報警值觸發報警) 當（ 測量值 ≤ AL X） 時報警 當 [測量值 >（AL X + HAL X）]時報警解除 通訊菜單（密碼 300） 菜單名 說明 數值范圍 參數描述 LCK 備用 ADD 地址 1-245 設備地址 BAD 波特率 2-5 波特率：2-4800,3-9600， 4-19200,5-38400 ACK 備用 DLA 備用
五、接線方式 V-接儀表工作電源 24V 負，V+接儀表工作電源 24V 正 G 接儀表溫度輸出 4-20mA 負，mA1 接儀表溫度輸出 4-20mA 正 G 接儀表濕度輸出 4-20mA 負，mA2 接儀表濕度輸出 4-20mA 正 A+接 485 通訊 A，B-接 485 通訊負 1,2,3,4 為開關量繼電器輸出 六、傳輸協議（modbus rtu） 見附件，通訊協議部分
特別主意： 1、使用前，請仔細閱讀說明書。 2、接入正確的電源，防止損壞儀表。 3、我們按照要求出廠，如果不是很理解請不要操作儀表。 4、請確認特殊定制的參數，防止帶來不必要的麻煩。
通 訊 協 議
- 智能儀表--儀表通訊協議 一、 概述 本通訊協議采用標準Modbus協議，所用的傳輸模式為RTU模式。Modbus協議是一種主-從式協議。 任何時刻只有一個設備能夠在線路上進行發送。由主站管理信息交換，且只有它能發起。它會相繼對從站進行 輪詢。除非被主站批準，否則任何從站都不能發送消息。從站之間不能進行直接通信。 協議幀中不包含任何消息報頭字節或消息字節結束符。 它的定義如下： 從站地址 請求代碼 數據 CRC16 從站地址：- 地址須***在1到247之間。 - 每個地址在網絡設備環境中須******一。 數據 ： 以二進制代碼傳輸。 CRC16 ： 循環冗余校驗參數。 當間隔時間長于或等于3.5字符時，即作為檢測到幀結束。 1、通訊口設置 通訊方式 異步串行通訊接口，如 RS-485 波特率 4800、9600、19200bps（可由設定儀表參數相互更改，默認 9600） 2、字節數據格式 . 一位起始位 . 八位數據位 . 一位停止位 . 無校驗 1 * * * * * * * * 1 1 位起始位 8 位數據位 1 位停止位 3、儀表通訊幀格式 下表給出由本公司數顯儀工作在從機模式時的的Modbus功能，并規定其限值。 從站編號：本機儀表地址，地址須***在1到247之間，且同一總線上各儀表地址不可重復。 地址為0時用于廣播功能，且此時只有寫功能有效。單字節。 功能代碼：“讀”和“寫”功能是從主站角度定義的。單字節。 功能代碼 Modbus名 功能名 廣播 一次連續的N的***大值 3 (0x03) Read Holding Registers 讀N個寄存器值 NO 6 06 (0x10) Write Single Register 寫1個寄存器值 首寄存器地址：要讀取的第一個內部寄存器的地址。雙字節。每個內部寄存器的值數據為雙字 節。 寄存器數：要讀取或修改的內部寄存器個數。雙字節。 讀取的字節數：被讀取的內部寄存器的數據的字節總數。單字節。 CRC16：循環冗余校驗參數。 智能儀表--儀表通訊協議 1) 讀N個輸出字：功能3 注意： Hi = 高位字節，Lo = 低位字節。 此功能可被用于讀取參數，而無論類型如何。 主站請求 從站編號 0x03 首寄存器地址 寄存器數 CRC16 Hi Lo Hi Lo Lo Hi 1 字節 1 字節 2 字節 2 字節 2 字節 從站響應 從站編號 0x03 讀取的字節 數 首寄存器數值 …… 末寄存器數值 CRC16 Hi Lo Hi Lo Lo Hi 1字節 1字節 1字節 2 字節 2 字節 2 字節 例1：使用功能3讀取從站1上的1個字（地址0003H,見附表） 主站請求 0x01 0x03 0x00 0x03 0x00 0x01 0x74 0x0A 1 字節 1 字節 2 字節 2 字節 2 字節 從站響應 0x01 0x03 0x02 0x00 0x11 0x78 0x48 1字節 1字節 1字節 2字節 2字節 2) 異常響應 當從站不能執行發送給它的請求時，它將返回一個異常響應。 異常響應的格式： 從站地址 響應代碼 錯誤代碼 CRC16 Lo Hi 1字節 1字節 1字節 2 字節 響應代碼：請求的功能代碼 + 0x80（***高位被置為1）。(讀取：為0x83 ；寫為0x90) 錯誤代碼： 1 = 請求中需訪問寄存器地址不在寄存器地址范圍內。 2 = 數據超***大值。（整形起始地址+***大值 11 ） 4 = 數據超過數據的量程。 智能儀表--儀表通訊協議 儀表內部參數對應地址表（范圍：0--27）： 編 號 參數符號 參 數 名 稱 寄存器 地 址 數據類 型 類型 數 值 范 圍 1 備用 備用 0x0000 0 2 字節 無符號 只讀 備用 2 備用 備用 0x0001 1 2 字節 無符號 讀/寫 備用 3 備用 備用 0x0002 2 2 字節 無符號 讀/寫 備用 4 K1 濕度系數 0x0003 3 2 字節 無符號 讀/寫 1000 對應 1.000 5 PS1 濕度偏移 0x0004 4 2 字節 無符號 讀/寫 6 K2 溫度系數 0x0005 5 2 字節 無符號 讀/寫 1000 對應 1.000 7 PS2 溫度偏移 0x0006 6 2 字節 有符號 讀/寫 8 OLL1 濕度變送量程下限 0x0007 7 2 字節 有符號 讀/寫 9 OLH1 濕度變送量程上限 0x0008 8 2 字節 有符號 讀/寫 10 OLL2 溫度變送量程下限 0x0009 9 2 字節 有符號 讀/寫 11 OLH2 溫度變送量程上限 0x000A 10 2 字節 有符號 讀/寫 12 備用 備用 0x000B 11 2 字節 有符號 讀/寫 13 ADD 地址 0x000C 12 2 字節 有符號 讀/寫 14 BAD 波特率 0x000D 13 2 字節 有符號 讀/寫 2:4800 3:9600 4:19200 15 備用 備用 0x000E 14 2 字節 有符號 讀/寫 16 備用 備用 0x000F 15 2 字節 有符號 讀/寫 17 備用 備用 0x0010 16 2 字節 有符號 讀/寫 18 PAL1 報警類型 1 0x0011 17 2 字節 有符號 讀/寫 19 AL1 報警值 1 0x0012 18 2 字節 有符號 讀/寫 20 HAL1 回差值 1 0x0013 19 2 字節 有符號 讀/寫 21 D1 報警延時 1 0x0014 20 2 字節 有符號 讀/寫 22 PAL2 報警類型 2 0x0015 21 2 字節 有符號 讀/寫 23 AL2 報警值 2 0x0016 22 2 字節 有符號 讀/寫 24 HAL2 回差值 2 0x0017 23 2 字節 有符號 讀/寫 25 D2 報警延時 2 0x0018 24 2 字節 有符號 讀/寫 智能儀表--儀表通訊協議 26 PAL3 報警類型 3 0x0019 25 2 字節 有符號 讀/寫 27 AL3 報警值 3 0x001A 26 2 字節 有符號 讀/寫 28 HAL3 回差值 3 0x001B 27 2 字節 有符號 讀/寫 29 D3 報警延時 3 0x001C 28 2 字節 有符號 讀/寫 30 PAL4 報警類型 4 0x001D 29 2 字節 有符號 讀/寫 31 AL4 報警值 4 0x001E 30 2 字節 有符號 讀/寫 32 HAL4 回差值 4 0x001F 31 2 字節 有符號 讀/寫 33 D4 報警延時 4 0x0020 32 2 字節 有符號 讀/寫 34 濕度值 濕度測量值 0x0021 33 2 字節有符號 只讀 = K1*原值 +PS1 35 溫度值 溫度測量值 0x0022 34 2 字節有符號 只讀 = K2*原值 +PS2 36 報警 1 報警 1 狀態 0x0023 35 2 字節 無符號 只讀 1 有報警 0 無報警 37 報警 2 報警 2 狀態 0x0024 36 2 字節 無符號 只讀 1 有報警 0 無報警 38 報警 3 報警 3 狀態 0x0025 37 2 字節 無符號 只讀 1 有報警 0 無報警 39 報警 4 報警 4 狀態 0x0026 38 2 字節 無符號 只讀 1 有報警 0 無報警 地址上排為 16 進制，下排為 10 進制；0x00 21= 33 提示：獲取測量值命令，地址為 1 的命令碼 01 03 00 00 00 21 85 D2 出廠默認地址 1；波特率 9600 協議格式 1，N，8 配置參數用 06 指令寫，如果不清楚不建議修改~~防止改廢儀表~~ 本協議支持組態王，力控，PLC，觸摸屏等； 如碰到連接問題請咨詢設備、軟件廠家~~
