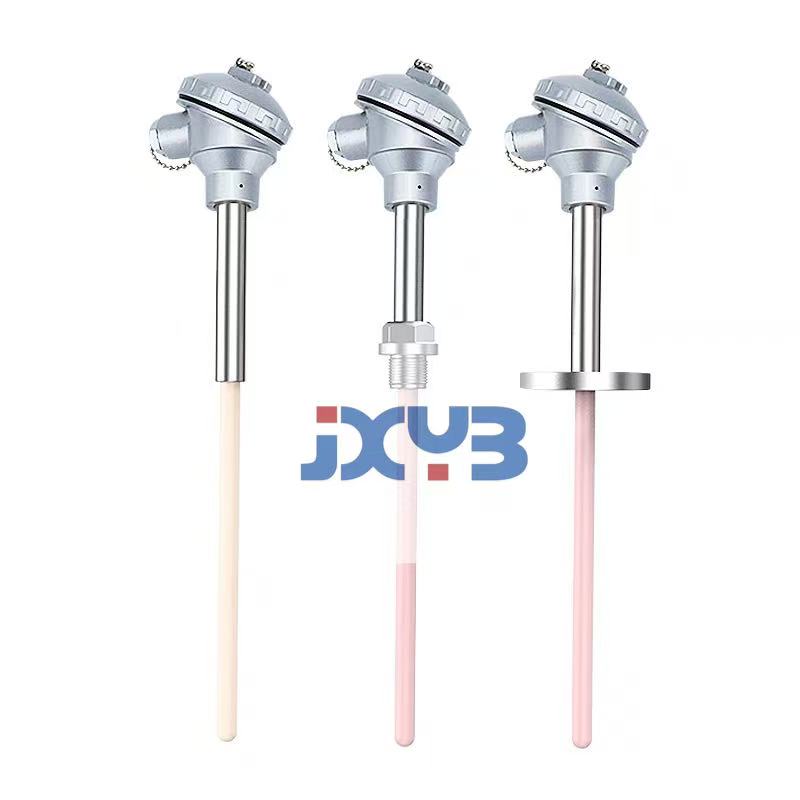

- 商品名稱：鉑銠熱電偶（高溫傳感器）
- 添加時間：2025-02-24 14:58:12
- 電 話：17821886588
郵 箱：397779984@qq.com
應用-
WR系列工業用鉑銠熱電偶又叫貴金屬熱電偶，它作為溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。鉑銠熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。鉑銠熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。各種鉑銠熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成
使用安裝要求-
是溫度測量儀表中常用的測溫元件，它直接測量溫度，并把溫度信號轉換成熱電動勢信號，通過電氣儀表(二次儀表)轉換成被測介質的溫度。 熱電偶的安裝方式有：主 要固定方式有螺紋連接、法蘭連接和焊接，其適用場合和要求不同，主要根據壓力、溫度等參數來定。那么我們在安裝和使用時應該注意哪些方面呢？今天筆者將為大家一一講述 。 1、在使用熱電偶補償導線時須***注意型號相配，極性不能接錯，補償導線與熱電偶連接端的溫度不能超過100℃。 2、當用時間常數大的熱電偶測溫或控溫時，儀表顯示的溫度雖然波動很小，但實際爐溫的波動可能很大。為了準確的測量溫度，應當選擇時間常數小的熱電偶。 3、按照儀表接線圖進行正確接線通電后，儀表先是顯示儀表的熱電偶分度號，接著顯示儀表量程范圍，再測儀表下排的數碼管顯示設定溫度，儀表上排數碼管顯示測量溫度。 4、熱電偶不能安裝在被測介質很少流動的區域內，當用熱電偶測量管內氣體溫度時，須***使熱電偶逆著流速方向安裝，而且充分與氣體接觸。 5、為了使熱電偶和熱電阻的測量端與被測介質之間有充分的熱交換,應合理選擇測點位置,盡量避免在閥門 6、依據中間導體定律，在熱電偶實際測溫應用中，常采用熱端焊接、冷端開路的形式，冷端經連接導線與顯示儀表連接構成測溫系統
使用溫度-
的使用溫度為-200~1300℃。鉑銠熱電偶具有線性度好，熱電動勢較大，靈敏度較高，穩定性和均勻性較好，抗氧化性能強，價格便宜，不受短程有序化影響等優點,其綜合性能優于K型熱電偶,是一種很有發展前途的熱電偶.N型熱電偶不能直接在高溫下用于硫，還原性或還原，氧化交替的氣氛中和真空中。 故不能用EN和TN來替換。鐵-康銅熱電偶的覆蓋測量溫區為-200~1200℃，但通常使用的溫度范圍為0~750℃J型熱電偶具有線性度好，熱電動勢較大，靈敏度較高，穩定性和均勻性較好，價格便宜等優點,廣為用戶所采用。鉑銠熱電偶可用于真空，氧化，還原和惰性氣氛中，但正極鐵在高溫下氧化較快，故使用溫度受到限制，也不能直接無保護地在高溫下用于硫化氣氛中。 鉑銠熱電偶含銠為10%，含鉑為90%，負極(SN)為純鉑，故俗稱單鉑銠熱電偶。該熱電偶長期***高使用溫度為1300℃，短期***高使用溫度為1600℃。S型熱電偶在熱電偶系列中具有準確度***高，穩定性***好，測溫溫區寬，使用壽命長等優點。它的物理，化學性能******，熱電勢穩定性及在高溫下抗氧化性能好，適用于氧化性和惰性氣氛中。由于鉑銠熱電偶具有優良的綜合性能，符合國際使用溫標的鉑銠熱電偶，長期以來曾作為國際溫標的內插儀器。
選型-
鉑銠熱電偶 型 號 分 度 號 測溫范圍℃ 保 護 管 材 料 熱響應時間 規 格 d L x l WRP-130 WRP2-130 S 0-1300 高鋁質 < 150S Φ16 300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000 WRP-131 WRP2-131 < 360S Φ25 WRQ-130 WRQ2-130 R 0-1300 < 150S Φ16 WRQ-131 WRQ2-131 < 360S Φ25 WRR-130 WRR2-130 B 0-1600 剛玉管 < 150S Φ16 WRR-131 WRR2-131 < 360S Φ25
