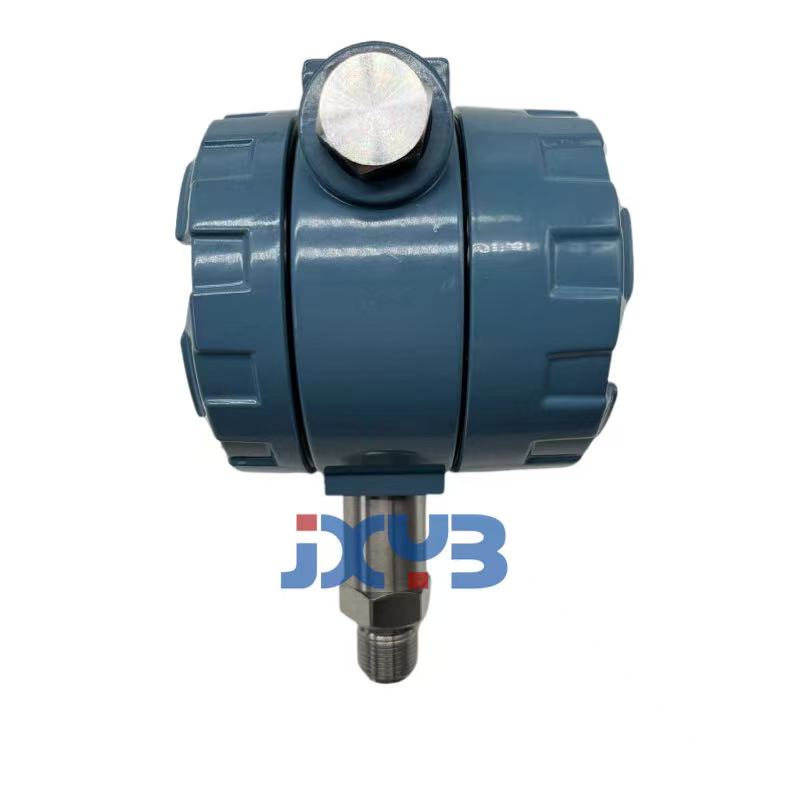

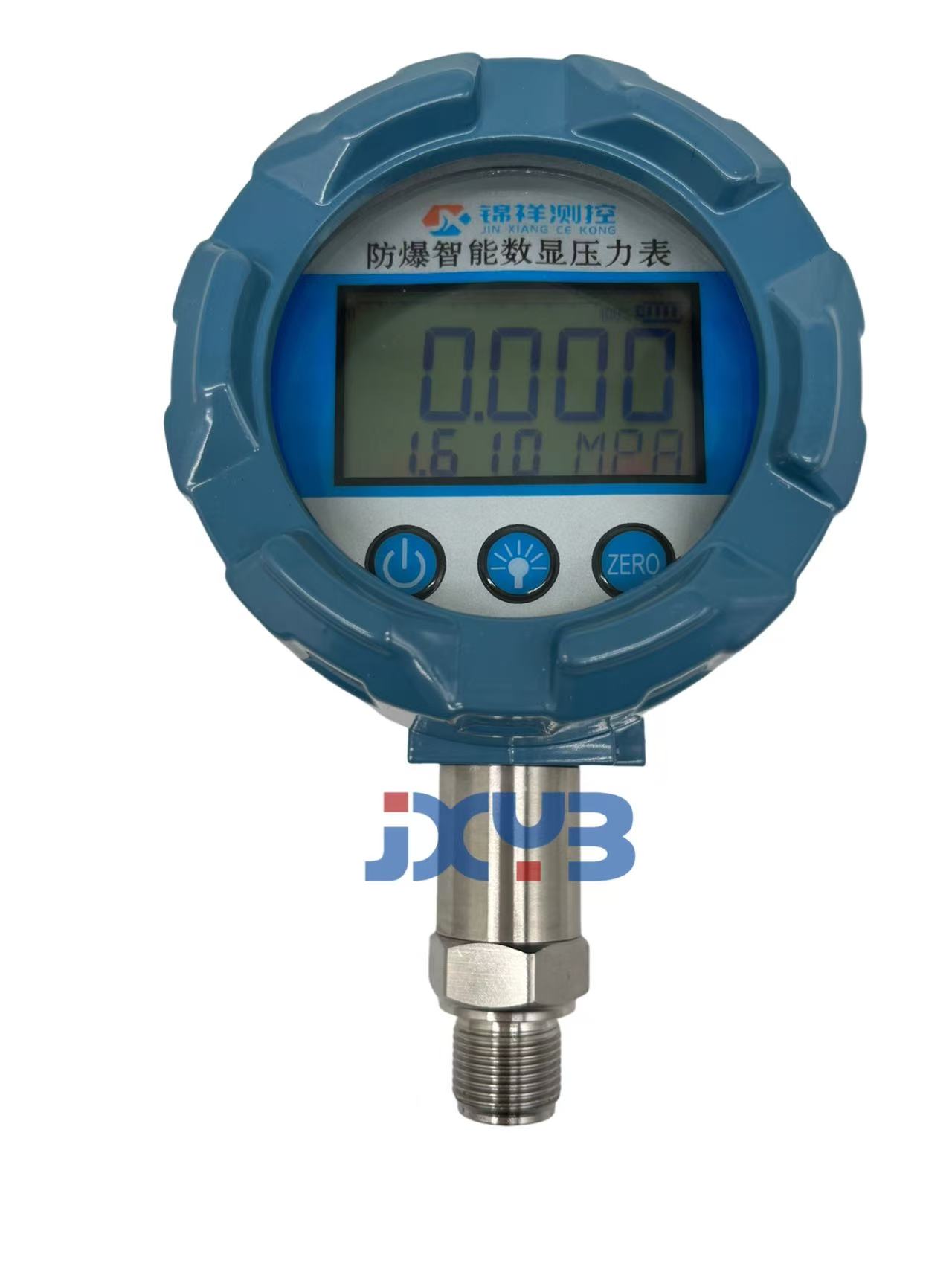

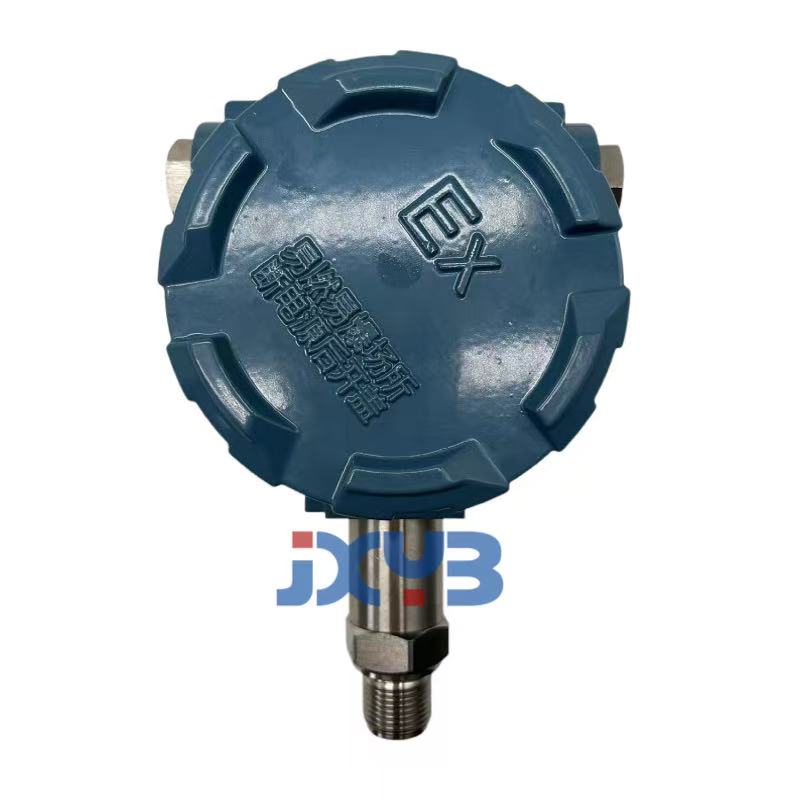

- 商品名稱：防爆數顯壓力表（9V電池）
- 添加時間：2025-02-25 21:35:13
- 電 話：17821886588
郵 箱：397779984@qq.com
主要技術指標
測量范圍：-100～0～100kPa 0～0.1～60MPa
準 確 度：±1、0.5%FS
采樣時間：1-5秒
顯 示：5位LCD
供電電池：9V/2Ah工業鋰電池1節，連續使用≥5年
環境條件：溫度：-20~50℃ 濕 度：90%RH過載能力：200%FS
連接螺紋：M20×1.5或按用戶要求定做
結構
殼體材質：1C18Ni9Ti
面 板：玻璃+內PVC面膜
引壓管材質：1C18Ni9Ti
數字壓力表的特點◆ 微功耗、準確度高、 高清晰度數字液晶顯示 ；
◆ 體積小、易操作、便于現場校驗及精密壓力測量時使用；
◆ 智能校準、線性修復、兩秒鐘磁筆感應調零
◆ 液晶顯示具有動態壓力值 顯示功能，直觀顯示壓力百分比
◆ 壓力單位 : mmH2O mmHg psi kPa MPa Pa mbar bar 多達十種壓力單位 ( 可選 )
◆ 可顯示在線壓力測量動態變化曲線，峰值記錄功能 ( 可選 )
使用說明 1． 本儀表適用于測量無爆炸危險、不結晶、不凝固的無腐蝕或弱腐蝕作用的液體、氣體或蒸汽的壓力。 2． 儀表的顯示部分應避免強光照射，否則會影響液晶屏的壽命。 3． 穩定壓力下，本儀表可超過測量上限值10%以內使用，但長期超量程使用可能會造成傳感器損壞，因此，建議使用時以測量上限值的3/4為宜。 4． 故障現象與排除 故障現象 排除方法 屏幕無顯示 更換電池
電池供電數顯壓力表調試說明書
版本：VR1.0
技術部
二零二四年六月
一、主要特點：
l 雙屏顯示，顯示內容清晰易讀
l 主屏5位實時壓力顯示
l 副屏可選***大值，***小值，峰值，環境溫度顯示
l 圖形化壓力百分比與電池電量顯示
l 過壓閃爍提示，防止儀表過壓損壞
l 白色背光,便于夜間查看
l 10種壓力單位轉換，國際通用
l 采集速率30秒/次 至 100次/秒可選，適用面更廣
l 自動關機功能有效延長電池壽命
二、技術參數
測量范圍 | -0.1…0~0.01…100MPa | 測量精度 | ≤±0.2%FS |
穩定性 | ≤±0.2% /年 | 顯示精度 | ±0.01%FS |
顯示方式 | 5位LCD顯示 | 顯示范圍 | -19999~99999 |
供電電源 | 9V堿性電池 | 待機電流 | ≤5微安 |
環境溫度 | -20℃~70℃ | 介質溫度 | -40℃～85℃ |
存儲溫度 | -40℃～85℃ | 相對濕度 | 0~80% |
三、 接線圖: 傳感器與電源接線圖（線路板正面）
傳感器恒流供電跳線短接圖（線路板背面）
傳感器恒壓供電跳線短接圖（線路板背面）
四、功能設置
4.1 按鍵功能說明
“”開關機鍵即 “S1”鍵 功能描述：
2 測量模式下短按為開，關機功能
2 測量模式下長按3秒進入設置模式
2 設置模式下短按為使能參數修改，被修改參數閃爍，再次短按確認參數修改，被修改參數停止閃爍。
“”背光開關鍵即 “S2”鍵 功能描述：
2 測量模式下短按為背光開，關功能
2 測量模式下長按3秒為快捷單位切換功能
2 設置模式下為設置參數移位與減一功能，長按時連續移位或減一
“”清零鍵即 “S3”鍵 功能描述：
2 測量模式下短按為清除峰值，***大值，***小值清除功能，當副屏顯示環境溫度時，此鍵短按功能無效。
2 測量模式下長按3秒為壓力零點顯示清零功能
2 設置模式下為設置參數加一功能，長按時連續移位加一
注：為便于設置能的描述，三個按鍵均以其編號“S1”“S2”“S3”命名。
4.2 設置框圖
4.3 菜單列表：
2 普通用戶菜單：
LoCK：密碼輸入菜單，可設范圍(19999～99999)，副屏提示符“PIN”,普同用戶密碼為“00001”；高級用戶密碼為“00016”；工廠生產密碼為“00066”；輸入密碼錯誤時將自動返回測量模式
OFFT：自動關機時間，可設范圍(0～15)，“0”為不關機，副屏提示符“ON”,
“1~15”副屏提示符為“MiN”,表示時間單位為分鐘
LigHt：背光開啟時間，可設范圍(0～4)，“0”為關閉背光，副屏提示符“OFF”；
“5，10，15，30”，副屏提示符“SEC”，表示背光開啟時間單位為秒，“1~3”副屏提示符“MiN”， 表示時間單位為分鐘；“4”副屏提示符“ON”，表示背光常開
2 高級用戶菜單：
Unit：用戶單位設置，可設范圍(0～10)，副屏提示符為各個單位，“10”為不顯示單位，其中“KgF”表示壓力單位“kgf/cm2”； “MMH”表示壓力單位“mmH2O”； “MH2”表示壓力單位“mH2O”；
SUdP：副屏顯示模式，可設范圍(0～3)，“0”副屏提示符“PK”表示副屏顯示測量的峰值；“1”副屏提示符“LOW”表示副屏顯示測量***小值；
“2”副屏提示符“HIG”表示副屏顯示測量***大值；“3”副屏提示符“℃”表示副屏顯示環境溫度
SPEEd：采集速率設置，可設范圍: 30秒/次, 15秒/次, 10秒/次,
(1～5)秒/次, 2次/秒, 4次/秒, 8次/秒, 16次/秒, 32次/秒, 66次/秒, 100次/秒；副屏提示符“t/S”表示“次/秒”；副屏提示符“S/t”表示“秒/次”
SCALE：***小分顯示辨率，可設范圍(1～9)，副屏提示符為工廠標定時的壓力單位，設置此參數后，主屏顯示值的***末位將按照此設置值變化
rESEt：恢復工廠設置，可設范圍(0～1)，“0” 副屏提示符“NO”表示不進行恢復工廠；“1” 副屏提示符“yES”表示進行恢復工廠；此功能只有在“-End-”菜單退出并保存時才會被執行
oFFSt：副屏溫度修正，可設范圍(-10.0℃～10.0℃)，當副屏顯示的溫度值與實際溫度有誤差時可通過此菜單進行修正
2 工廠校準菜單：
dAtE：生產編號，可設范圍(00000～99999)
-Ut-：工廠校準單位，設置范圍同用戶單位設置
dot：工廠校準小數點位置，可設范圍(0～4)，副屏提示符為工廠校準單位
diS-L：零位顯示值，可設范圍(-19999～99999)，提示符為工廠校準單位
diS-H：滿度顯示值，可設范圍(-19999～99999)，提示符為工廠校準單位
-SP-: 傳感器激勵方式選擇, 可設范圍(0～1), “0” 副屏提示符“-I-”傳感器恒流激勵；“1” 副屏提示符“-U-”傳感器恒壓激勵；此菜單的值應與線路板短接方式保持一致
-Sn-：傳感器輸入信號放大倍數選擇，可設范圍（0～32），副屏提示符“PGA”由于電路全部采用微處理器控制，應根據傳感器的信號大小選擇合適的放大倍數，線路板默認值為“16”倍
AdC-L：傳感器零位信號采集值，可設范圍（0x80001H～0x1ffffH）, 副屏提示符“A/d”,按下“S2”或“S3”鍵開始采集時，提示符“A/d”會閃爍提示正在采集，主屏顯示采集的原始AD值，此時應給傳感器施加零位壓力，待數據穩定后按下“S1”鍵確認。注意：當傳感器采集值超出采集范圍時，主屏?xí)W爍提示，此時應當減小“-Sn-”菜單的放大倍數，或檢查傳感器接線是否******。
AdC-H：傳感器零位信號采集值，可設范圍（0x80001H～0x1ffffH）, 副屏提示符“A/d”,按下“S2”或“S3”鍵開始采集時，提示符“A/d”會閃爍提示正在采集，主屏顯示采集的原始AD值，此時應給傳感器施加滿度壓力，待數據穩定后按下“S1”鍵確認。注意：當傳感器采集值超出采集范圍時，主屏?xí)W爍提示，此時應當減小“-Sn-”菜單的放大倍數，或檢查傳感器接線是否******。
LinE：線性修正值，可設范圍(-1999～9999)，副屏提示符為工廠校準單位，
給傳感器施加約1/2量程的壓力，查看顯示壓力值與實際所加壓力值的差異，實際值減去顯示壓力值的差值即為線性修正值，注意有正負區分。
ZErO：零點屏蔽值，可設范圍（0～10），副屏提示符“%”,如果不希望顯示零點漂移值，則可通過此菜單在滿量程的1%內屏蔽顯示值，使其在屏蔽范圍內總顯示零點值，注：1個字代表千分之一。
dSAL：顯示限幅開關,可設范圍（0～1），“1” 副屏提示符“yES”表示打開超量程提示功能，當顯示壓力值大于量程的125%或低于量程的25%時顯示會閃爍提示，；“0” 副屏提示符“NO”表示關閉此功能。
五、錯誤代碼
如果因使用不當或儀表內部出現故障時，儀表會顯示故障碼，各故障碼含義如下：
bAt-L---電池電量過低，應及時更換電池
bAt-H---電池電量過高，檢查供電電壓或線路板電量檢查電量故障
ErrEP---EEPROM數據校驗出錯，可能原因是強烈的電磁干擾或者某個器件故障。應斷電后重新上電，或者進入高級用戶菜單恢復工廠設置。
若以上故障碼出現，經排查檢測重新上電如仍舊無法正常工作，請與我公司聯系。
壓力增加數值無變化
取出電池，等待30秒后，重新安裝
字體為非數值
液晶損壞，返廠維修
數值明顯不準確
傳感器損壞，返廠維修
精度改變
返廠重新校準
